青瞳视觉虚幻引擎插件2.0使用手册
目录
1. 安装
2. 连接服务器
3. 非重定向刚体道具
4. 非重定向骨骼
5. 重定向骨骼 6
6. 重定向刚体 8
7. 光惯混合 8
8. 打包 9
将插件安装在工程目录的Plugins文件夹下,如图1-1所示。
注意：引擎根目录下不需要安装插件
图1-1

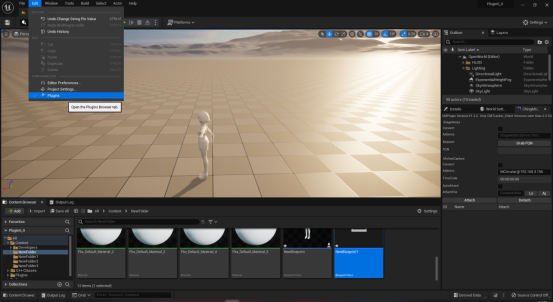

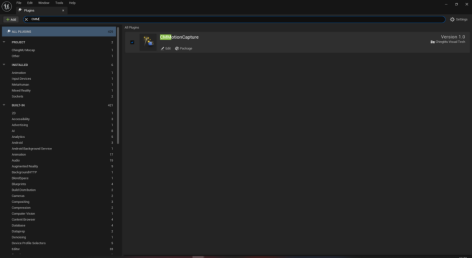

进入虚幻编辑器工程，在左上菜单找到Edit按键，单击打开Edit菜单，单击Plugins进入插件管理界面。如图1-2所示。在搜索栏输入CMMotionCapture搜索插件。勾选左边的勾选框激活插件，然后重启工程。如图1-3所示。
图1-2
图1-3

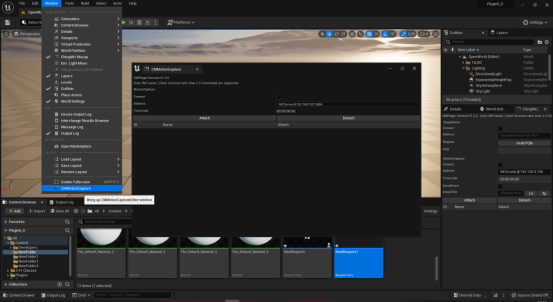

在左上菜单找到Window按键，单击打开Window菜单，在最下方找到CMMotionCapture按键，单击打开CMMotionCapture界面。如图1-4所示。
图1-4

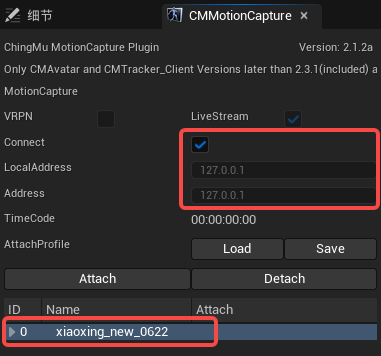

打开CMMotionCapture界面，勾选VRPN或LiveStream勾选框，选择要使用的传输协议。在界面内找到Adress文本框，在文本框内输入要连接服务器的地址。(当使用VRPN协议时，地址格式为MCAvatar@ip地址 或者MCServer@ip地址，如果使用LiveStream协议，则可以忽略前缀，直接填写ip地址)。填写完成后，点击上方的Connect勾选框。
当动捕软件与ue位于同一台电脑时，地址可使用127.0.0.1，当动捕软件与UE位于两台电脑时，地址填写他们的联网地址。
如果使用LiveStream协议并使用双网卡，可以在LocalAddress处修改使用的本机IP,让使用的本地网段和服务器网段一致。如果勾选框完成勾选则连接成功，否则连接失败，请检查网络连接和地址输入是否正确后再次尝试。连接成功并有重定向数据时，会在下方列表内显示层级数据。如图2-1所示。
图2-1

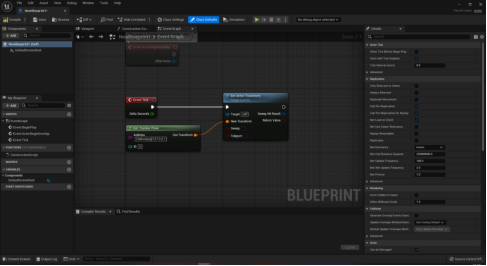

创建道具蓝图，在蓝图中添加道具模型、粒子特效或者相机。在EventGraph内点击鼠标右键搜索并创建GetTrackerPose节点，设置节点的服务器地址和刚体ID属性（Avatar大纲页签中刚体ID信息）。在Tick事件内添加SetActorTransform或者是对应组建的SetRelativeTransform节点，并将两个节点的Transform接口相连，点击编译保存后将道具蓝图拖到场景中运行。如图3-1所示。
图3-1
如果使用LiveStream接受数据需要先使用LiveStream连接动捕服务器，请参照2.连接服务器。

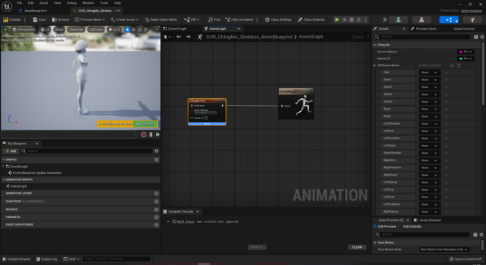

创建对应骨骼模型的动画蓝图，在AnimGraph内点击鼠标右键搜索并创建ChingMuPose节点。设置节点的服务器地址和人物ID属性，点击编译保存，将动画蓝图拖进场景后运行。（在右侧的细节-CMHuman Bones内可以设置对应的模型骨骼名称，如果模型骨骼名称以满足青瞳骨骼规范，可跳过设置名称步骤。）如图4-1所示。
图4-1
如果使用LiveStream接受数据需要先使用LiveStream连接动捕服务器，请参照2.连接服务器。
使用重定向功能需要先连接动捕服务器，请参照2.连接服务器。

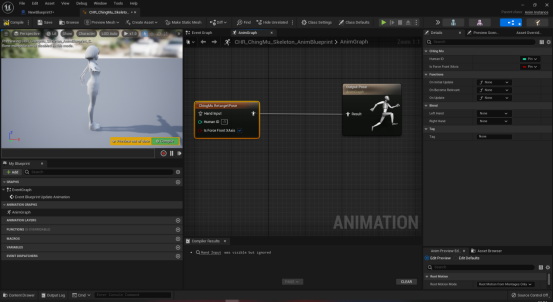

创建对应骨骼模型的动画蓝图，在AnimGraph内点击鼠标右键搜索并创建ChingMuRetargetPose节点。如果你在模型导入时勾选了强制X轴，那么这边也勾选IsForceFrontXAxis，否则反之。在HumanID处输入重定向数据的ID,输入为负数时，模型将根据动捕插件界面的绑定驱动动作。如图5-2所示。
图5-2

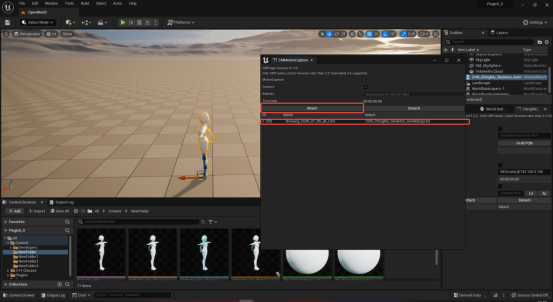

如果要使用界面绑定，将动画节点的ID置为-1。然后将动画蓝图拖动到场景中，在场景内点选使用该动画蓝图的角色和CMMotionCapture界面列表内的数据，点击Attach完成绑定后，点击运行。如图5-3所示。
图5-3
如需源数据与重定向数据混合使用（比如刚体使用源数据，骨骼使用重定向数据），此时只要 Avatar 里进行人物重定向后，在插件里 MCAvatar@IP 地址后加:3884 即可获取重定向数据，同时获取刚体源数据采用“非重定向刚体”的方法。
6.重定向刚体
操作基本同“非重定向刚体”。
5.1非重定向

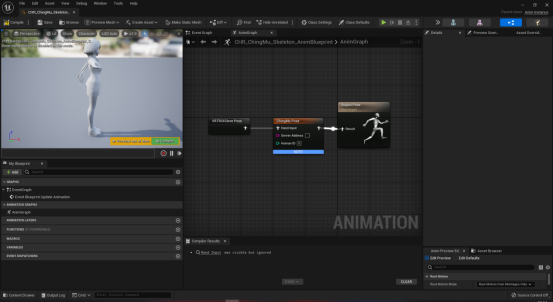

将手套数据节点连入ChingMuPose节点的HandInput接口即可。如图6-1所示。
图6-1
5.2 重定向

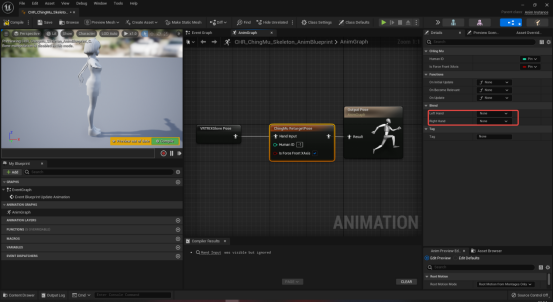

将手套数据节点连入ChingMuRetargetPose节点的HandInput接口,并设置细节内LeftHand和RightHand属性。如图6-2所示。
图6-2
如果使用手套的光惯混合功能，动画节点将不使用CMClient或者CMAvatar提供的手指数据。

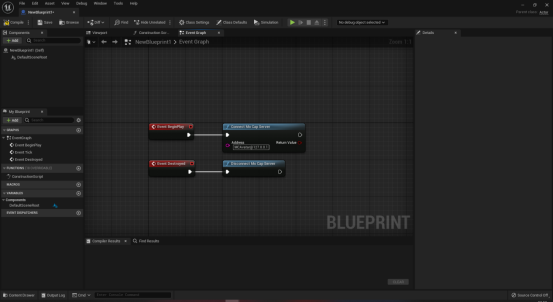

打包后如果需要使用重定向功能需要在蓝图内创建连接服务器逻辑。在蓝图中右键点击搜索ConnectMoCapServer创建连接服务器蓝图节点，在Adress属性内输入动捕服务器地址。在蓝图中右键点击搜索DisconnectMoCapServer创建断开服务器蓝图节点。如图7-1所示。
图7-1
